En toda instalación eléctrica, la seguridad de las personas y la protección de los equipos dependen en gran medida de un sistema de puesta a tierra correctamente diseñado y ejecutado. Por ello, la implementación de pozo tierra es un proceso esencial para garantizar que las corrientes de falla, descargas atmosféricas o diferencias de potencial se disipen de forma segura hacia el suelo, evitando daños eléctricos y riesgos personales.
Contar con un pozo de tierra funcional no es solo un requisito técnico: también es una exigencia normativa y una práctica de responsabilidad en toda obra o proyecto eléctrico.
¿Qué es un pozo a tierra?
El pozo a tierra es un sistema que conecta las partes metálicas de una instalación a un electrodo enterrado en el suelo, el cual disipa las corrientes eléctricas no deseadas. Su función principal es mantener el potencial del sistema en cero y ofrecer un camino de baja resistencia hacia el terreno.
En términos simples, actúa como una válvula de seguridad: cuando ocurre una fuga o descarga eléctrica, la corriente fluye directamente hacia el suelo en lugar de circular por los equipos o estructuras metálicas.
Objetivo de la implementación de pozo tierra
El objetivo de la implementación de pozo tierra es garantizar la seguridad eléctrica y la estabilidad del sistema de distribución. A través de un diseño adecuado, materiales de alta conductividad y una correcta ejecución, se logra minimizar la resistencia eléctrica del terreno, protegiendo tanto a las personas como a los equipos frente a corrientes de falla o descargas atmosféricas.
Además, el sistema de puesta a tierra mejora la confiabilidad de los sistemas electrónicos y de automatización, ya que reduce interferencias y variaciones de voltaje.
Importancia de la puesta a tierra en sistemas eléctricos
Un sistema eléctrico sin pozo a tierra funcional es vulnerable a fallas graves. Algunas de las razones por las que su implementación es indispensable incluyen:
- Protección contra descargas eléctricas: disipa la energía de fallas hacia el suelo.
- Seguridad para el personal: evita el paso de corriente a través del cuerpo humano.
- Protección de equipos sensibles: previene daños en tableros, sensores o computadoras industriales.
- Reducción de interferencias electromagnéticas: estabiliza las señales en sistemas electrónicos.
- Cumplimiento normativo: los reglamentos eléctricos exigen su implementación obligatoria en todo tipo de instalación.
Empresas como Geselec S.A.C. ofrecen soluciones integrales de implementación, medición y mantenimiento de sistemas de puesta a tierra, garantizando un funcionamiento seguro y duradero.
Etapas de la implementación de un pozo a tierra
La instalación de un pozo de tierra requiere una metodología técnica estructurada que asegure la calidad del sistema. Las principales etapas son:
1. Estudio del terreno
Antes de iniciar la excavación, se realiza una evaluación de las características físicas y eléctricas del suelo: tipo, humedad, resistividad y profundidad. Estos datos permiten determinar el diseño más adecuado del pozo y el tipo de material a emplear.
2. Diseño técnico
Con base en el estudio, se define el tipo de pozo a tierra (químico, convencional o tipo malla) y se calculan las dimensiones, la profundidad, la disposición de los electrodos y el tipo de relleno conductor.
El diseño busca lograr una resistencia menor a 25 ohmios, o incluso inferior en sistemas de alta criticidad.
3. Excavación del pozo
Se procede a la apertura del hoyo con la profundidad y el diámetro especificado (generalmente entre 2 y 3 metros). Este trabajo debe realizarse con cuidado para evitar la compactación del terreno.
4. Instalación del electrodo
Se coloca la varilla o electrodo principal, generalmente de cobre o acero cobreado, asegurando su contacto directo con el material conductor del suelo. En sistemas químicos, se instala una estructura central rodeada de compuestos minerales.
5. Aplicación del material conductor

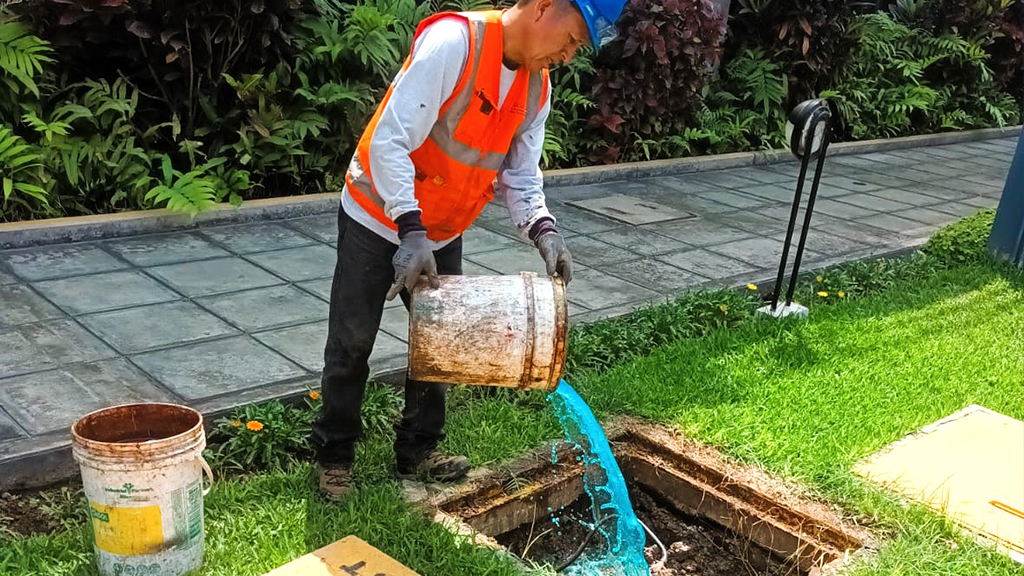

Se introduce el compuesto químico o mineral (bentonita, gel conductor o sales especiales) que mantiene la humedad y mejora la conductividad eléctrica del terreno.
6. Conexión al sistema
El electrodo se conecta al conductor de puesta a tierra mediante soldadura exotérmica o grapas especiales, garantizando baja resistencia de contacto y alta durabilidad.
7. Instalación de la caja de registro
La caja se coloca sobre la superficie para facilitar futuras inspecciones y mediciones. Se recomienda que sea de material no corrosivo y cuente con tapa hermética.
8. Medición final
Con el pozo ya instalado, se realiza una medición de resistencia usando un telurómetro. Si el valor es superior al permitido, se aplican mejoras mediante el uso de pozos adicionales o materiales de refuerzo.
Tipos de pozo a tierra más utilizados
Existen diferentes métodos de implementación según la naturaleza del terreno y la aplicación eléctrica:
- Pozo a tierra convencional:
Utiliza sales minerales y carbón vegetal como relleno. Es de bajo costo, aunque requiere mantenimiento periódico. - Pozo a tierra químico:
Emplea compuestos químicos que retienen humedad y mantienen baja la resistencia del suelo. Ideal para terrenos áridos o secos. - Pozo a tierra con gel conductor:
Moderno y de alta eficiencia. Su mantenimiento es mínimo y tiene gran estabilidad eléctrica en el tiempo. - Sistema de malla o anillo de tierra:
Usado en instalaciones industriales o subestaciones, donde se requiere una resistencia uniforme en toda el área.
Normas técnicas aplicables
La implementación de pozo tierra debe cumplir con las normas internacionales y nacionales que regulan su diseño y ejecución:
- IEEE Std 80 y 142: guías de seguridad y diseño de sistemas de puesta a tierra.
- NFPA 70 (NEC): Código Eléctrico Nacional.
- IEC 60364: normas de instalación eléctrica en edificaciones.
- Código Nacional de Electricidad (Perú): establece valores máximos de resistencia y procedimientos de instalación.
Cumplir con estas normativas garantiza que el sistema sea seguro, funcional y duradero.
Factores que influyen en la resistencia del pozo
Durante la implementación se deben considerar factores que pueden modificar la resistencia del sistema, como:
- Tipo y composición del suelo.
- Nivel de humedad.
- Profundidad del electrodo.
- Temperatura ambiente.
- Calidad del material conductor.
- Número de electrodos interconectados.
El objetivo es lograr la menor resistencia posible, adaptando el diseño al entorno físico y climático.
Beneficios de una implementación profesional
Una implementación ejecutada por especialistas aporta ventajas tanto en seguridad como en rendimiento:
- Seguridad eléctrica total.
- Cumplimiento de normativas técnicas.
- Protección frente a descargas atmosféricas.
- Mayor durabilidad del sistema.
- Reducción del mantenimiento correctivo.
- Optimización de la calidad de energía.
Un pozo de tierra correctamente implementado mejora la estabilidad de todo el sistema eléctrico y reduce los riesgos de interrupción.
Errores comunes en la implementación
Algunos errores que deben evitarse durante el proceso incluyen:
- No realizar estudios previos del terreno.
- Uso de materiales de baja conductividad.
- Mala conexión entre el electrodo y el conductor.
- Colocar el pozo en zonas de drenaje deficiente.
- No verificar el valor de resistencia final.
- Falta de registro técnico o planos de ubicación.
Estos errores pueden reducir la eficiencia del sistema y requerir una reinstalación temprana.
Monitoreo y mantenimiento posterior
Después de la instalación, es recomendable realizar mediciones periódicas para asegurar que el valor de resistencia se mantenga estable.
El mantenimiento preventivo incluye:
- Limpieza de la caja de registro.
- Revisión de conexiones.
- Reposición de material químico.
- Verificación de continuidad eléctrica.
El seguimiento técnico debe documentarse en un registro anual de mediciones.
Aplicaciones de los sistemas de puesta a tierra
La implementación de pozo tierra es necesaria en todo tipo de proyectos eléctricos, entre ellos:
- Instalaciones industriales: para motores, tableros de potencia y maquinaria automatizada.
- Centros comerciales: protegen ascensores, climatizadores y luminarias.
- Hospitales y laboratorios: garantizan seguridad en equipos médicos sensibles.
- Sistemas de telecomunicaciones: reducen interferencias y protegen antenas y equipos de transmisión.
- Edificaciones residenciales: aseguran la integridad de instalaciones domésticas y electrodomésticos.
Cada entorno requiere un diseño adaptado a su nivel de riesgo y demanda energética.
Tecnología en la implementación moderna
La implementación de pozos de tierra ha evolucionado con el uso de materiales y herramientas avanzadas:
- Geles conductores permanentes: eliminan la necesidad de recargas frecuentes.
- Conexiones por soldadura exotérmica: ofrecen alta durabilidad y baja resistencia.
- Sistemas de monitoreo remoto: permiten controlar el valor de resistencia en tiempo real.
- Diseños CAD eléctricos: aseguran precisión en la ubicación y profundidad de cada electrodo.
Geselec S.A.C. aplica estas tecnologías para garantizar resultados óptimos y seguros en sus proyectos eléctricos.
Consideraciones de seguridad durante la implementación
La instalación de un pozo de tierra debe realizarse siguiendo normas estrictas de seguridad:
- Uso obligatorio de equipos de protección personal (EPP).
- Desconexión de fuentes energizadas cercanas.
- Señalización del área de trabajo.
- Supervisión técnica calificada.
- Verificación de continuidad antes de energizar.
El cumplimiento de estos protocolos evita accidentes y garantiza una instalación segura y certificada.
Certificación y documentación técnica
Una vez implementado el pozo, se debe entregar un informe técnico que contenga:
- Valor de resistencia medido.
- Esquema de conexión del sistema.
- Materiales empleados y ubicación geográfica.
- Recomendaciones de mantenimiento.
Este documento es esencial para auditorías eléctricas y certificaciones de seguridad industrial.
La implementación de pozo tierra es un proceso que combina ingeniería, experiencia y responsabilidad. No basta con enterrar un electrodo: se requiere un diseño técnico adecuado, materiales de calidad y mediciones precisas que garanticen una conexión segura con la tierra.
Un pozo bien implementado protege equipos, instalaciones y personas frente a cualquier eventualidad eléctrica.
Con la experiencia y respaldo de Geselec S.A.C., las empresas pueden contar con soluciones confiables y adaptadas a cada necesidad técnica y normativa.
