En toda instalación eléctrica moderna —ya sea industrial, comercial, minera, logística, hospitalaria o de servicios— existe un componente que muy pocas personas ven, pero del que depende la seguridad de todo el sistema: los pozos a tierra. Debajo del concreto, del asfalto o del terreno natural, estos sistemas se encargan de disipar corrientes de falla, estabilizar el potencial eléctrico, proteger a las personas y evitar que fallas eléctricas se conviertan en accidentes graves o en pérdidas millonarias.
Sin embargo, en la práctica, muchos proyectos siguen tratando la puesta a tierra como un “detalle de cierre”: se entierra una varilla, se coloca una caja de registro y se asume que el tema queda resuelto para siempre. En entornos de baja demanda podría pasar inadvertido por un tiempo, pero en el mundo real de las plantas industriales, subestaciones de media tensión, centros logísticos, minería y sistemas con electrónica sensible, un diseño deficiente de los pozos a tierra se traduce en problemas recurrentes: disparos intempestivos de protecciones, variadores que fallan, PLC que se reinician, UPS que trabajan de más, tableros recalentados, tensiones peligrosas en estructuras metálicas y, en el peor escenario, accidentes de electrocución o incendios eléctricos.
Por eso, empresas especializadas en ingeniería eléctrica industrial como Geselec S.A.C. han incorporado el diseño, construcción, medición y mantenimiento de pozos a tierra como un servicio central dentro de sus soluciones. No se trata de cavar un hoyo y colocar una varilla, sino de ejecutar un proyecto completo de puesta a tierra basado en estudios de resistividad, cálculos eléctricos, normativa vigente y buenas prácticas internacionales.
En esta guía se desarrolla, con profundidad, todo lo que una empresa seria debe conocer sobre pozos a tierra para tomar decisiones informadas: fundamentos, componentes, tipos, normativa, diseño, mediciones, mantenimiento y casos de aplicación en la industria peruana.
1. Fundamentos: ¿qué es un pozo a tierra y qué papel cumple en la seguridad eléctrica?
Un pozo a tierra es, conceptualmente, un elemento de conexión entre la instalación eléctrica y el terreno, diseñado para conducir corrientes indeseadas hacia el suelo de forma segura. Forma parte del sistema de puesta a tierra (SPAT), que incluye:
- Electrodos enterrados (varillas, mallas, placas, conductores).
- Conductores de tierra que conectan equipos y estructuras.
- Uniones y conexiones mecánicas o soldadas.
- Cajas de inspección y elementos de registro.
El objetivo principal no es “bajar la resistencia a un número bonito”, sino cumplir funciones concretas:
- Proteger la vida humana
Si una carcasa metálica, una estructura o un equipo queda energizado por una falla, el sistema de puesta a tierra ofrece un camino de baja impedancia para que la corriente fluya hacia el terreno en lugar de pasar por el cuerpo de una persona. - Garantizar el funcionamiento correcto de las protecciones
Interruptores, relés y diferenciales necesitan una corriente de falla mínima para disparar. Si la resistencia entre el punto de falla y el terreno es alta, la corriente puede ser insuficiente y las protecciones no actuarán a tiempo. - Estabilizar el potencial eléctrico de la instalación
Los equipos electrónicos modernos —variadores, PLC, UPS, tarjetas de control— requieren una referencia estable. Un sistema de pozos a tierra inadecuado genera ruido eléctrico, diferencias de potencial y fallas intermitentes difíciles de diagnosticar. - Disipar descargas atmosféricas y transitorios
Cuando una instalación está conectada a un sistema de pararrayos o sufre transitorios por maniobras, el pozo a tierra es el destino final de esa energía. Si no puede disiparla adecuadamente, la onda de sobrevoltaje se redistribuye por los equipos. - Reducir tensiones de paso y de contacto
Especialmente importante en subestaciones y patios eléctricos. Un diseño correcto asegura que, incluso en falla, el potencial en el suelo y las superficies accesibles no alcance niveles peligrosos.
En resumen: sin un sistema de pozos a tierra bien resuelto, la instalación puede estar aparentemente operativa, pero no es segura.
2. Componentes de un sistema de puesta a tierra industrial
Un diseño profesional no se queda en “electrodo + cable”. Un sistema serio de pozos a tierra integra varios componentes que deben funcionar como un conjunto coherente.
2.1 Electrodos de tierra
Son las partes metálicas que tienen contacto directo con el suelo. Pueden ser:
- Varillas copperweld (acero cobreado): muy comunes en pozos verticales.
- Placas o parrillas de cobre: usadas en terreno poco profundo o con alta resistividad superficial.
- Mallas de cobre desnudo: empleadas en subestaciones y áreas industriales amplias.
- Anillos perimetrales: rodean edificaciones para mejorar equipotencialidad.
La elección del tipo de electrodo depende de la resistividad del terreno, el espacio disponible, el nivel de corriente de falla esperado y el objetivo de diseño (por ejemplo, lograr < 5 ohm o < 1 ohm).
2.2 Conductores de puesta a tierra
Son los cables que conectan:
- Estructuras metálicas y carcasas de equipos.
- Tableros eléctricos.
- Celdas de media tensión.
- Neutros puestos a tierra.
- Pararrayos
Generalmente se utiliza cobre desnudo de sección adecuada, resistente a la corrosión y con capacidad para soportar corrientes de falla sin sufrir daños térmicos.
2.3 Conexiones y uniones
Aquí se define gran parte de la confiabilidad del sistema. Las técnicas más utilizadas son:
- Soldadura exotérmica: genera una unión metalúrgica permanente entre conductor y electrodo, sin puntos débiles mecánicos.
- Conectores mecánicos certificados: abrazaderas, grapas o terminales diseñados para uso en puesta a tierra.
Las uniones improvisadas con abrazaderas de baja calidad, tornillos corroídos o empalmes mal hechos son una de las principales causas de pérdida de continuidad y aumento de resistencia en los pozos a tierra.
2.4 Pozos o cajas de inspección
Son registros superficiales que permiten:
- Acceder a las conexiones.
- Medir la resistencia del sistema con un telurómetro.
- Verificar el estado físico de las uniones.
Deben ser accesibles, estar correctamente identificados y no quedar “enterrados” bajo pavimento sin señalización.
2.5 Materiales mejoradores de conductividad
En terrenos de alta resistividad se usan materiales especiales:
- Bentonita
- Geles y compuestos químicos
- Mezclas minerales específicas
Estos productos ayudan a retener humedad y reducir la resistividad local en torno al electrodo, especialmente útiles para pozos a tierra químicos.
3. Tipos de pozos a tierra según su diseño y aplicación
No todos los pozos cumplen el mismo rol ni se construyen de la misma manera. En proyectos industriales se pueden encontrar varios tipos, que muchas veces se combinan.
3.1 Pozos a tierra verticales
Se construyen hincando varillas de acero cobreado a determinada profundidad, generalmente conectadas en paralelo. Son muy comunes en:
- Pequeñas industrias.
- Almacenes
- Oficinas técnicas.
Funcionan bien cuando el suelo tiene resistividad media y cierta humedad. En terrenos secos o rocosos, su desempeño se reduce y suelen complementarse con compuestos químicos o sistemas horizontales.
3.2 Pozos a tierra químicos
En ellos, alrededor del electrodo se colocan materiales que:
- Aumentan la retención de agua.
- Reducen la resistividad local.
- Mejoran la estabilidad de la resistencia en el tiempo.
Se emplean en:
- Zonas de alta resistividad del suelo.
- Minería en altura.
- Terrenos muy rocosos o áridos.
Son muy útiles cuando la instalación requiere resistencias especialmente bajas y no hay suficiente espacio para grandes mallas.
3.3 Mallas de puesta a tierra
En subestaciones, centros logísticos, plantas industriales grandes y sistemas de media tensión se utilizan mallas enterradas de cobre desnudo. Éstas se diseñan como una red de conductores que cubre una superficie amplia y se conecta a varios puntos de la instalación.
Ventajas:
- Excelente capacidad de disipación.
- Reducción efectiva de tensiones de paso y contacto.
- Redundancia: si una parte se deteriora, el resto sigue funcionando.
Para celdas de media tensión, transformadores y patios eléctricos, las mallas no son recomendación, son prácticamente una obligación.
3.4 Anillos perimetrales
Consisten en conductores enterrados alrededor de un edificio o pabellón y se conectan a pozos o mallas generales. Mejoran la equipotencialidad y facilitan derivar a tierra estructuras como columnas, bandejas y soportes metálicos.
3.5 Pozos a tierra dedicados para sistemas electrónicos
En ciertos casos se diseña un sistema de tierra independiente para:
- Centros de datos.
- Sistemas de comunicación.
- PLC y control de procesos.
- Equipos médicos.
El objetivo es lograr resistencias muy bajas y ruido mínimo, evitando que corrientes de falla de potencia ingresen en las referencias de control.
4. El terreno como variable crítica: resistividad y estudio de suelos
Una de las razones por las que tantos pozos a tierra fallan con el tiempo es que se diseñan “con receta” sin medir la resistividad del terreno. La resistividad del suelo (en ohm-m) depende de:
- Tipo de suelo (arcilla, arena, roca, limo).
- Humedad.
- Temperatura.
- Contenido de sales y minerales.
- Compactación.
En el contexto peruano:
- En la costa, es frecuente encontrar suelos arenosos y salinos.
- En la sierra, suelos rocosos y de baja humedad.
- En la selva, suelos más húmedos con resistividades menores.
Diseñar un pozo a tierra sin conocer estos parámetros es apostar a la suerte.
4.1 Método Wenner para medir resistividad
El método Wenner de cuatro puntos es el estándar para determinar la resistividad:
- Se clavan cuatro electrodos en línea recta, separados a igual distancia.
- Se inyecta corriente entre los dos electrodos exteriores.
- Se mide la tensión entre los dos interiores.
- A partir de esa relación tensión/corriente y de la geometría, se calcula la resistividad aparente del terreno.
- Se repite la prueba con distintas separaciones para estimar cómo varía la resistividad con la profundidad.
Con estos datos se puede modelar el terreno y definir el tipo y la geometría del sistema de puesta a tierra necesario.
5. Diseño profesional de pozos a tierra industriales
El diseño de un sistema de puesta a tierra no se reduce a “lograr X ohmios”. Ese es solo un resultado. El proceso de ingeniería incluye:
5.1 Definición del objetivo de diseño
Antes de elegir materiales, hay que responder:
- ¿Qué tipo de instalación es? (industrial, subestación, logística, data center).
- ¿Qué corrientes de falla se esperan?
- ¿Qué equipos sensibles deben protegerse?
- ¿Qué exige la normativa?
En líneas generales:
- Para instalaciones industriales de potencia, se buscan resistencias totales típicamente menores a 5 Ω.
- Para electrónica sensible (telecomunicaciones, TI), se pueden requerir sistemas < 1 Ω.
- Para subestaciones de media tensión, el diseño prioriza tensiones de paso y contacto seguras más que un valor puntual de resistencia.
5.2 Selección del tipo de sistema
En función de:
- Resistividad del suelo.
- Espacio disponible.
- Magnitud de las corrientes de falla.
- Presencia de media tensión.
El diseño puede priorizar:
- Pozos verticales múltiples.
- Sistemas químicos.
- Mallas extensas.
- Esquemas combinados (malla + pozos químicos + anillos).
5.3 Cálculo conceptual de resistencia
Aunque en la práctica se utilizan software y fórmulas avanzadas, el principio base es claro:
- A mayor superficie de contacto metal–suelo, menor resistencia.
- A mayor profundidad en estratos húmedos, mejor desempeño.
- A menor resistividad del terreno, menos material conductor requerido.
El ingeniero ajusta número, longitud y distribución de electrodos hasta lograr el objetivo de diseño.
5.4 Análisis de corrientes de falla y tensiones de paso/contacto
En instalaciones de media tensión, el diseño de pozos a tierra no se limita a “R < X ohm”.
También se calcula:
- Corriente máxima de falla que puede circular a través de la malla de tierra.
- Distribución de potencial en la superficie del suelo.
- Tensiones de paso: diferencia de potencial entre los pies de una persona.
- Tensiones de contacto: diferencia entre una parte metálica accesible y el suelo.
Normas como IEEE 80 definen límites seguros para el cuerpo humano. El diseño busca que, incluso durante una falla grave, esos límites no se superen.
6. Construcción de pozos a tierra: buenas prácticas y errores frecuentes
Una vez definido el diseño, empieza la etapa de ejecución. Aquí se juega gran parte del resultado real.
6.1 Buenas prácticas en la construcción
- Respetar la profundidad y geometría definidas por ingeniería.
- No sustituir materiales especificados por otros de menor calidad.
- Proteger los conductores contra daños mecánicos durante la obra civil.
- Utilizar soldadura exotérmica o conectores certificados, nunca uniones improvisadas.
- Mantener registros fotográficos de la instalación antes de taparla.
- Sellar adecuadamente las cajas de inspección para evitar ingreso de agua contaminada o basura.
6.2 Errores frecuentes
- Usar una sola varilla donde se requerían varias.
- Conectar el cable de tierra con abrazaderas o tornillos no aptos para enterramiento.
- Construir el pozo en terreno de relleno inestable.
- No respetar la separación entre varillas, reduciendo la eficacia real.
- No documentar nada y luego no saber dónde están los electrodos.
Cada uno de estos errores puede aumentar la resistencia del sistema, reducir su vida útil o inutilizar por completo la inversión.
7. Medición y pruebas de pozos a tierra
Terminar la obra no significa que el trabajo esté completo. Es obligatorio medir y validar.

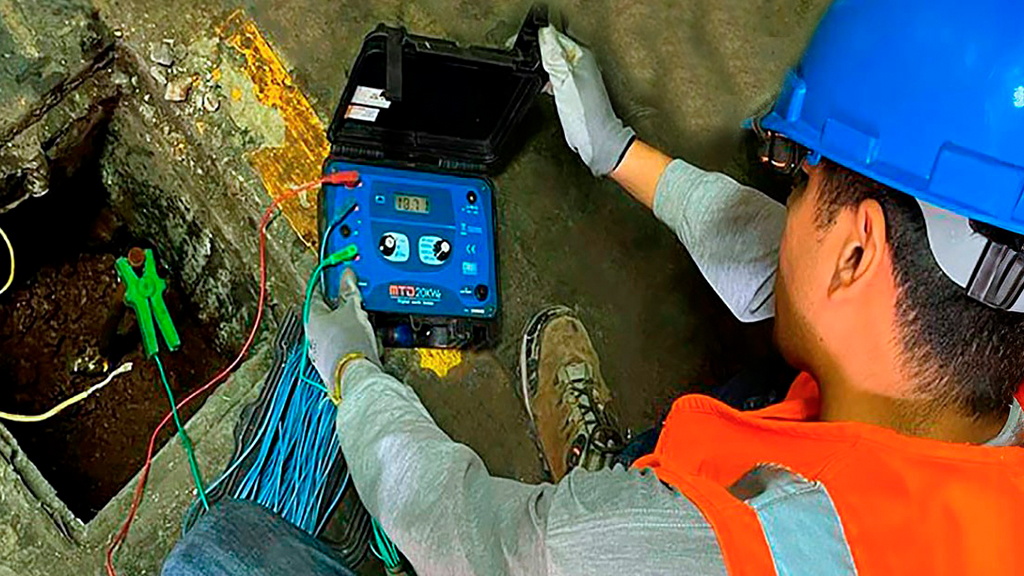

7.1 Medición de resistencia de puesta a tierra
Se utiliza un telurómetro y se aplican métodos como:
- Caída de potencial (método del 62 %).
- Método de tres puntos.
El equipo inyecta corriente entre el sistema de tierra y un electrodo remoto, y mide la caída de tensión. A partir de estos datos se calcula la resistencia.
La medición debe hacerse:
- Al finalizar la construcción del pozo.
- Periódicamente, como parte del mantenimiento.
- Después de modificaciones importantes en la instalación.
- Tras obras civiles que puedan haber alterado el terreno.
7.2 Medición de continuidad de tierra
Se verifica que todas las partes metálicas que deben estar puestas a tierra estén efectivamente conectadas con baja resistencia: tableros, bandejas, estructuras, carcasas de motores, etc.
Una instalación con un pozo excelente pero sin continuidad interna sigue siendo peligrosa.
7.3 Interpretación de resultados
El valor medido no se evalúa aislado. El ingeniero debe considerar:
- Condiciones climáticas del momento.
- Historial de mediciones anteriores.
- Cambios en la carga eléctrica de la planta.
- Síntomas reportados por operación y mantenimiento (por ejemplo, fallas en variadores, disparos, etc.).
8. Mantenimiento y regeneración de pozos a tierra
Un error común es pensar que los pozos a tierra son “instalar y olvidar”. En la práctica, están sometidos a:
- Corrosión de electrodos y conexiones.
- Pérdida de humedad en el suelo.
- Cambios en la compactación por obras cercanas.
- Tránsito de vehículos en patios o zonas exteriores.
- Presencia de químicos o efluentes que atacan el metal.
8.1 Plan de mantenimiento recomendado
Para instalaciones industriales:
- Inspecciones visuales y de continuidad: al menos una vez al año.
- Medición de resistencia de puesta a tierra: cada 12 meses, o cada 6 meses en zonas costeras o de alta agresividad.
- Registro y comparación de resultados: mantener un historial de valores medidos para detectar tendencias.
8.2 Regeneración del pozo
Si la resistencia aumenta más allá de lo tolerable, pueden requerirse acciones como:
- Renovar compuestos químicos o bentonita.
- Añadir electrodos adicionales conectados al sistema existente.
- Ampliar el sistema con mallas o anillos perimetrales.
- Reemplazar tramos de conductor corroído o conexiones debilitadas.
En muchos casos, es más eficiente ampliar y mejorar el sistema existente que intentar “revivir” un pozo subdimensionado.
9. Casos típicos en la industria donde los pozos a tierra marcan la diferencia
Para entender el impacto real de un buen o mal sistema de puesta a tierra, basta revisar situaciones que se repiten en plantas industriales:
9.1 Planta con variadores que fallan recurrentemente
Síntomas:
- Variadores de velocidad que se detienen con códigos de falla ligados a tierra.
- Sensores de control que se dañan con frecuencia.
Causa típica:
- Sistema de puesta a tierra con alta resistencia y sin referencia estable para la electrónica de potencia.
Solución:
- Estudio del sistema de puesta a tierra.
- Revisión de continuidad.
- Diseño e implementación de nuevos pozos a tierra dedicados o mallas complementarias.
9.2 Almacén frigorífico con descargas al contacto
Síntomas:
- Operarios sienten “toques” al tocar estructuras metálicas.
Causa:
- Diferencias de potencial entre estructuras y el suelo por falla en puesta a tierra o conexiones sueltas.
Solución:
- Revisión y medición de todo el sistema de tierra.
- Reemplazo de uniones defectuosas.
- Ampliación de la malla o del pozo.
9.3 Subestación industrial con tensiones de paso peligrosas
Síntomas:
- Mediciones de ingeniería detectan tensiones superiores a las permitidas por norma en el patio de maniobra.
Causa:
- Malla de tierra subdimensionada para las corrientes de falla reales.
Solución:
- Rediseño y ampliación de la malla de puesta a tierra.
- Uso de conductores adicionales y nueva configuración.
En cada uno de estos casos, la calidad de los pozos a tierra y del sistema asociado es lo que determina si la instalación opera de manera segura o se convierte en un riesgo permanente.
10. El rol de Geselec S.A.C. como especialista en pozos a tierra industriales
En el contexto peruano, donde conviven suelos complejos, instalaciones antiguas y nuevas inversiones industriales, empresas como Geselec S.A.C. aportan algo clave: ingeniería aplicada y experiencia en campo.
Un especialista en pozos a tierra no solo construye, sino que:
- Realiza estudios de resistividad de suelos.
- Diseña sistemas de puesta a tierra acordes al tipo de industria.
- Calcula corrientes de falla y evalúa tensiones de paso y contacto.
- Integra el diseño del pozo a tierra con celdas de media tensión, transformadores y tableros.
- Ejecuta obras con personal técnico entrenado y equipos adecuados.
- Realiza mediciones con instrumentos calibrados.
- Emite informes técnicos que sirven para auditorías, certificaciones y planes de mantenimiento.
Para una empresa industrial, trabajar con un proveedor así significa pasar de una “tierra informal” a un sistema de puesta a tierra profesional, trazable y auditado.
Los pozos a tierra como base invisible de una instalación eléctrica segura
Los pozos a tierra no son un trámite ni un anexo del proyecto eléctrico. Son la base invisible que sostiene:
- La seguridad del personal.
- La estabilidad de los equipos.
- La confiabilidad de la operación.
- El cumplimiento normativo.
- La continuidad del negocio.
Una instalación puede tener los mejores tableros, celdas y transformadores, pero si el sistema de puesta a tierra está mal diseñado, mal construido o abandonado, todo lo demás queda en riesgo.
Por eso, para empresas que operan en entornos exigentes —industria, logística, minería, energía, salud, TI— invertir en un sistema de pozos a tierra diseñado, ejecutado y mantenido por especialistas como Geselec S.A.C. no es un gasto, es una decisión estratégica que protege vidas, activos e ingresos.
