Los transformadores de potencia constituyen activos críticos dentro de instalaciones industriales, mineras, comerciales y sistemas de distribución eléctrica. Su funcionamiento depende de diferentes componentes que deben conservar condiciones adecuadas durante toda la vida operativa del equipo. En los transformadores inmersos en aceite, uno de los elementos fundamentales es precisamente el fluido dieléctrico.
El aceite cumple principalmente funciones de aislamiento y refrigeración. Sin embargo, durante la operación puede verse afectado por humedad, gases, partículas y productos derivados del envejecimiento. Cuando estos factores alteran sus propiedades, es necesario evaluar técnicamente su condición y determinar qué tratamiento resulta apropiado.
Una de las alternativas utilizadas para acondicionar el aceite es el Servicio de termovacío para transformadores, procedimiento especializado que combina temperatura controlada, vacío y circulación del fluido con el objetivo de reducir principalmente la presencia de humedad y gases, además de complementar procesos de filtración.
Su aplicación permite intervenir el aceite existente cuando técnicamente resulta viable tratarlo, evitando asumir automáticamente que cualquier deterioro obliga a sustituir completamente el fluido.
En Geselec, este tipo de servicio forma parte de las soluciones orientadas al mantenimiento y tratamiento de transformadores de potencia, donde la evaluación previa del aceite permite determinar las acciones que realmente necesita cada equipo.
¿Qué es el Servicio de termovacío para transformadores?
El termovacío es un proceso utilizado para tratar aceite dieléctrico mediante una combinación controlada de calentamiento y vacío.

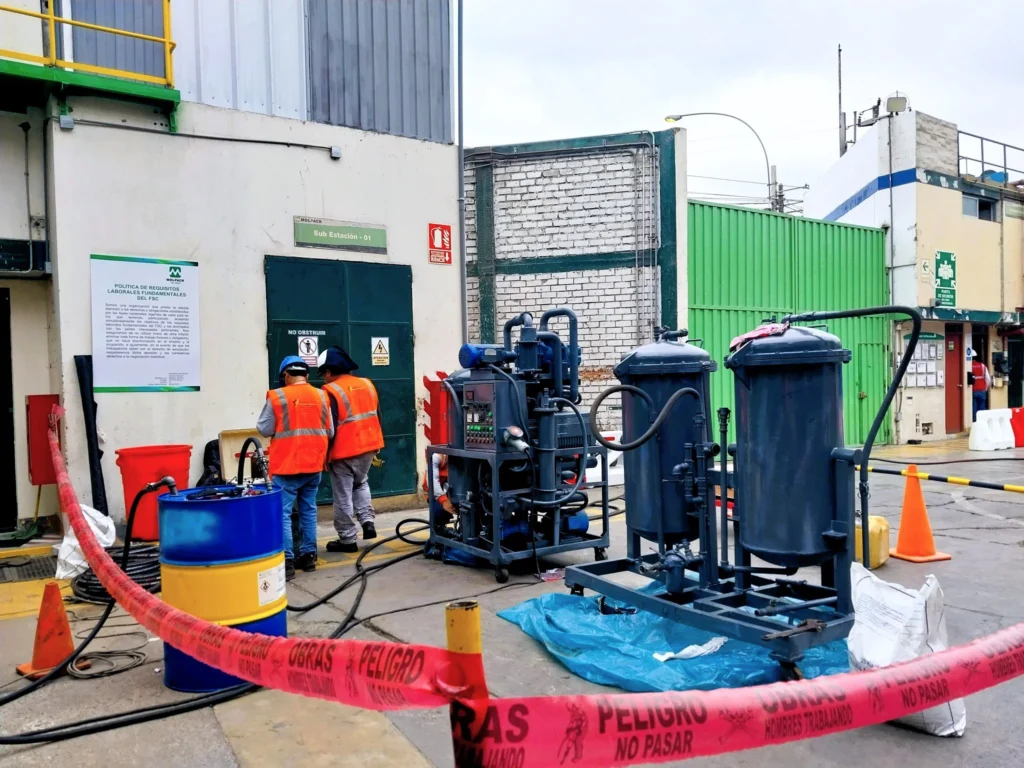

El aceite es extraído del transformador y circula a través de un equipo especializado donde se desarrollan diferentes etapas de acondicionamiento.
Dependiendo de la configuración del equipo utilizado, el proceso puede incorporar:
- calentamiento controlado;
- filtración;
- aplicación de vacío;
- separación de humedad;
- eliminación de determinados gases;
- recirculación del aceite.
Posteriormente, el fluido tratado puede retornar al transformador siguiendo el procedimiento técnico correspondiente.
El objetivo principal es mejorar determinadas propiedades del aceite y reducir contaminantes que pueden comprometer su desempeño dieléctrico.
¿Por qué el aceite dieléctrico es tan importante?
Dentro de un transformador, el aceite desempeña dos funciones especialmente relevantes.
La primera es proporcionar aislamiento eléctrico.
La segunda es contribuir a disipar el calor generado durante la operación.
Estas funciones hacen que su condición tenga una relación directa con la confiabilidad del equipo.
Cuando el aceite presenta humedad, partículas u otras condiciones desfavorables, su capacidad para cumplir adecuadamente estas funciones puede verse afectada.
Por ello, el mantenimiento de un transformador debería considerar periódicamente la evaluación de su fluido aislante.
¿De dónde proviene la humedad?
La presencia de humedad puede estar relacionada con diferentes factores.
Entre ellos:
- condiciones ambientales;
- problemas de sellado;
- envejecimiento del sistema aislante;
- intervenciones de mantenimiento;
- exposición del transformador;
- ingreso de humedad durante determinados trabajos.
Además, el agua no necesariamente permanece únicamente dentro del aceite.
Puede existir un intercambio entre el fluido y los materiales sólidos del sistema de aislamiento.
Por ello, la evaluación debe considerar el transformador como un conjunto.
¿Por qué la humedad representa un problema?
La humedad puede afectar negativamente las características dieléctricas del sistema aislante.
Cuando aumenta su presencia, puede reducirse el desempeño eléctrico del aceite y acelerarse determinados mecanismos de envejecimiento.
Esto adquiere especial importancia en transformadores de potencia debido a los esfuerzos eléctricos y térmicos a los que se encuentran sometidos.
Por esta razón, cuando los análisis indican una condición que requiere intervención, puede evaluarse el tratamiento mediante termovacío.
¿Cómo funciona el termovacío?
El proceso se basa principalmente en facilitar la separación de agua y gases presentes en el aceite.
La combinación de temperatura y vacío permite modificar las condiciones bajo las cuales estos componentes pueden ser retirados.
El aceite circula continuamente a través de la unidad de tratamiento.
Durante esta circulación se desarrollan diferentes etapas hasta alcanzar las condiciones establecidas para el servicio.
El proceso debe ejecutarse utilizando parámetros controlados.
Aplicar temperaturas excesivas o procedimientos incorrectos no representa una mejora y puede generar efectos no deseados.
Por ello, el termovacío debe realizarse utilizando equipos adecuados y personal especializado.
Primera etapa: circulación del aceite
Para iniciar el tratamiento es necesario establecer un circuito entre el transformador y la unidad de termovacío.
El aceite comienza a circular a través del sistema.
La configuración exacta dependerá del equipo, capacidad del transformador y condiciones de intervención.
Mantener una circulación controlada permite procesar progresivamente el volumen de aceite.
Segunda etapa: filtración
El sistema puede incorporar elementos destinados a retener partículas presentes en el fluido.
Esta etapa contribuye a reducir contaminantes sólidos.
Sin embargo, es importante diferenciar conceptos.
El filtrado y el termovacío no son exactamente el mismo procedimiento.
La filtración se concentra principalmente en partículas.
El termovacío incorpora adicionalmente condiciones destinadas a reducir humedad y gases.
Por ello, la selección del tratamiento depende del problema detectado.
Tercera etapa: calentamiento controlado
El aceite se somete a una temperatura controlada.
El objetivo no es simplemente calentarlo.
La temperatura forma parte de las condiciones necesarias para facilitar la extracción de humedad bajo vacío.
El control es fundamental.
Las propiedades del aceite y los componentes del sistema deben protegerse durante todo el procedimiento.
Cuarta etapa: aplicación de vacío
El vacío reduce las condiciones necesarias para facilitar la separación de determinados componentes volátiles presentes en el aceite.
En combinación con la temperatura, permite extraer humedad y gases.
Esta etapa constituye precisamente una de las diferencias principales frente a una filtración convencional.
Quinta etapa: recirculación
Dependiendo de la condición inicial del aceite, puede ser necesario realizar diferentes ciclos de tratamiento.
La cantidad de pasadas no debería establecerse arbitrariamente.
Los resultados y parámetros técnicos deben indicar cuándo se han alcanzado las condiciones previstas.
Por ello, el tratamiento debe acompañarse de control y evaluación.
Termovacío y rigidez dieléctrica
Una de las propiedades importantes del aceite es su capacidad para soportar esfuerzos eléctricos sin que se produzca una ruptura.
La presencia de humedad y partículas puede afectar esta característica.
Por ello, el acondicionamiento del aceite puede contribuir a mejorar su comportamiento cuando la causa de la degradación se encuentra relacionada con contaminantes que el proceso puede retirar.
Sin embargo, no debería asumirse que cualquier aceite deteriorado puede recuperarse únicamente mediante termovacío.
Es necesario determinar qué está provocando el problema.
¿Cuándo se recomienda un Servicio de termovacío para transformadores?
Existen diferentes situaciones donde puede evaluarse este tratamiento.
Por ejemplo:
- presencia de humedad;
- determinados niveles de gases;
- disminución de propiedades dieléctricas asociada a contaminantes removibles;
- después de determinadas intervenciones;
- mantenimiento programado;
- acondicionamiento previo a la puesta en servicio;
- tratamiento después de exposición del aceite.
La decisión debería sustentarse en análisis y evaluación técnica.
¿Cómo saber si el aceite necesita tratamiento?
La apariencia visual no es suficiente.
Un aceite puede parecer limpio y aun así presentar condiciones que requieren atención.
Por ello pueden realizarse diferentes pruebas de laboratorio.
Dependiendo del objetivo, pueden evaluarse parámetros relacionados con:
- humedad;
- rigidez dieléctrica;
- acidez;
- propiedades físico-químicas;
- gases disueltos;
- otros indicadores de condición.
Los resultados permiten decidir qué tratamiento resulta adecuado.
Termovacío después de una intervención
Cuando un transformador ha sido abierto para realizar determinados trabajos, existe posibilidad de exposición del sistema aislante al ambiente.
Dependiendo de la duración y condiciones de la intervención, puede resultar necesario evaluar el estado del aceite antes de devolver el equipo a operación.
En determinados casos, el termovacío puede formar parte del procedimiento de acondicionamiento.
El objetivo es asegurar que el sistema vuelva a trabajar bajo condiciones apropiadas.
Termovacío durante la puesta en servicio
También puede utilizarse durante procesos relacionados con instalación o puesta en servicio de determinados transformadores.
El aceite y el sistema aislante deben encontrarse bajo condiciones adecuadas antes de energizar.
Por ello pueden realizarse procedimientos de tratamiento y llenado bajo condiciones controladas.
Cada caso debe seguir los requerimientos técnicos aplicables al equipo.
Diferencia entre filtrado y termovacío
Aunque ambos conceptos suelen utilizarse juntos, no significan exactamente lo mismo.
El filtrado de aceite dieléctrico se orienta principalmente a retirar partículas y determinados contaminantes sólidos mediante elementos filtrantes.
El termovacío incorpora temperatura y vacío para reducir principalmente humedad y gases.
En determinadas unidades de tratamiento ambos procedimientos pueden realizarse de manera integrada.
Por ello es importante conocer la condición del aceite antes de definir qué servicio necesita.
Diferencia entre purificación y termovacío
La purificación es un concepto más amplio.
Puede involucrar diferentes procesos destinados a mejorar las condiciones del aceite.
El termovacío puede formar parte de una estrategia de purificación.
Sin embargo, no todos los problemas del aceite pueden resolverse de la misma manera.
Cuando existe deterioro químico significativo pueden ser necesarias otras evaluaciones o tratamientos.
Termovacío y regeneración de aceite
La regeneración tampoco debería utilizarse automáticamente como sinónimo de termovacío.
La regeneración puede involucrar procesos destinados a tratar determinados productos de degradación y recuperar características del aceite que no se solucionan únicamente retirando agua o partículas.
Por ello, antes de recomendar un procedimiento es fundamental identificar el tipo de deterioro existente.
¿Es necesario cambiar todo el aceite?
No siempre.
Esta es precisamente una de las razones por las que resulta importante realizar análisis.
Si el aceite puede ser acondicionado mediante un tratamiento adecuado, reemplazarlo completamente podría representar un costo innecesario.
Sin embargo, tampoco debe asumirse que todo aceite puede recuperarse.
La decisión debe basarse en:
- condición físico-química;
- contaminación;
- nivel de envejecimiento;
- resultados de laboratorio;
- historial del transformador.
El objetivo es seleccionar la intervención técnicamente adecuada.
Beneficios de tratar el aceite existente
Cuando el aceite se encuentra en condiciones que permiten su tratamiento, pueden obtenerse diferentes beneficios.
Entre ellos:
- reducción de humedad;
- reducción de determinados gases;
- eliminación de partículas mediante filtración;
- mejora de determinadas propiedades dieléctricas;
- aprovechamiento del aceite existente;
- reducción de intervenciones innecesarias.
Estos beneficios deben verificarse mediante resultados y no solamente asumirse después de ejecutar el servicio.
La importancia del análisis antes y después
Una práctica recomendable consiste en comparar las condiciones del aceite antes y después del tratamiento.
Esto permite conocer objetivamente el resultado.
El análisis previo establece una línea base.
El posterior permite verificar qué parámetros cambiaron.
Sin esta comparación resulta mucho más difícil determinar la efectividad real del servicio.
¿Cuánto dura un proceso de termovacío?
No existe una duración universal.
El tiempo dependerá de factores como:
- volumen de aceite;
- capacidad del equipo de tratamiento;
- condición inicial;
- nivel de humedad;
- características del transformador;
- objetivos establecidos.
Por ello, definir el servicio únicamente por una cantidad fija de horas puede no representar correctamente las necesidades del equipo.
El proceso debería responder a resultados.
Termovacío en transformadores de potencia
Los transformadores de potencia pueden contener volúmenes importantes de aceite.
Esto exige equipos con capacidad suficiente para desarrollar el tratamiento de manera eficiente.
Además, debido a la importancia del activo, la planificación debe considerar cuidadosamente:
- parada;
- aislamiento;
- conexiones;
- circulación;
- control del proceso;
- pruebas posteriores.
La intervención debe integrarse dentro de un programa de mantenimiento.
Aplicaciones industriales
En plantas industriales, los transformadores pueden alimentar líneas completas de producción.
Una falla puede afectar:
- motores;
- sistemas automatizados;
- bombas;
- compresores;
- maquinaria;
- servicios auxiliares.
Por ello, conservar adecuadamente el sistema de aislamiento contribuye a reducir riesgos sobre la continuidad operativa.
El Servicio de termovacío para transformadores puede formar parte del mantenimiento preventivo cuando los resultados indican la necesidad de acondicionar el aceite.
Aplicaciones en minería
La minería presenta condiciones especialmente exigentes para la infraestructura eléctrica.
Transformadores instalados en operaciones mineras pueden encontrarse expuestos a:
- polvo;
- cambios de temperatura;
- operación continua;
- cargas importantes;
- condiciones ambientales severas.
Además, la ubicación de determinadas instalaciones puede dificultar una reparación de emergencia.
Por ello, el mantenimiento preventivo adquiere especial relevancia.
Evaluar periódicamente el aceite permite identificar condiciones que requieren intervención antes de que evolucionen.
¿Puede realizarse termovacío como mantenimiento preventivo?
Puede formar parte de una estrategia preventiva, pero esto no significa que deba ejecutarse automáticamente cada cierto tiempo sin evaluación.
Una estrategia moderna de mantenimiento busca trabajar cada vez más según la condición real del equipo.
Primero se analiza.
Luego se decide.
Si el aceite presenta parámetros adecuados, realizar tratamientos innecesarios no aporta necesariamente beneficios.
Si existen indicadores de humedad u otras condiciones que el proceso puede corregir, entonces el termovacío puede justificarse técnicamente.
Mantenimiento basado en condición
Este enfoque permite utilizar mejor los recursos.
En lugar de intervenir todos los transformadores exactamente de la misma manera, se analizan individualmente.
Un equipo puede requerir únicamente seguimiento.
Otro puede necesitar filtración.
Otro puede justificar termovacío.
Y un transformador con indicadores diferentes puede requerir un diagnóstico más profundo.
La información permite establecer prioridades.
Termovacío y mantenimiento de transformadores
El tratamiento del aceite no debería analizarse aisladamente.
Durante un mantenimiento pueden evaluarse también:
- conexiones;
- bushings;
- sistema de refrigeración;
- indicadores;
- protecciones;
- puesta a tierra;
- condiciones externas;
- pruebas eléctricas.
El objetivo es obtener una visión completa del transformador.
Un aceite correctamente tratado no compensa problemas existentes en otros componentes.
Seguridad durante el servicio
La intervención de un transformador requiere procedimientos específicos.
Antes de comenzar deben establecerse las condiciones correspondientes de seguridad.
Dependiendo del trabajo pueden ser necesarios procedimientos relacionados con:
- desenergización;
- bloqueo;
- verificación;
- puesta a tierra;
- delimitación;
- control de conexiones.
También deben gestionarse correctamente las mangueras, bombas, recipientes y demás elementos utilizados para manipular el aceite.
Evitar contaminación durante el tratamiento
Uno de los objetivos del servicio es mejorar las condiciones del aceite.
Por ello, todo el sistema utilizado para manipularlo debe mantenerse adecuadamente.
Mangueras, conexiones, bombas y recipientes deben encontrarse en condiciones apropiadas para evitar introducir contaminantes durante la propia intervención.
La limpieza y preparación del equipo forman parte del procedimiento.
¿Qué información debería solicitarse antes del servicio?
Para planificar adecuadamente un Servicio de termovacío para transformadores resulta útil conocer información como:
- potencia del transformador;
- tensión;
- fabricante;
- volumen aproximado de aceite;
- ubicación;
- resultados de análisis;
- historial de mantenimiento;
- condición actual;
- motivo de la intervención.
Estos datos permiten preparar mejor el trabajo y definir el alcance.
¿Qué debería entregar un servicio especializado?
Además de ejecutar el tratamiento, resulta importante documentar la intervención.
El registro puede incluir:
- identificación del transformador;
- fecha;
- condiciones iniciales;
- actividades realizadas;
- parámetros del proceso;
- resultados;
- recomendaciones.
Esta información debería incorporarse al historial técnico del activo.
Con el tiempo, permite comparar intervenciones y evaluar tendencias.
Geselec y el Servicio de termovacío para transformadores
El tratamiento de aceite dieléctrico requiere equipos especializados, procedimientos técnicos y experiencia para interpretar correctamente la condición del fluido y del transformador.
Geselec brinda servicios relacionados con tratamiento y regeneración de aceite dieléctrico, pruebas eléctricas y mantenimiento de transformadores de potencia.
Esto permite abordar la intervención desde una perspectiva integral.
Antes de definir el tratamiento, resulta conveniente conocer el estado del aceite.
Posteriormente puede establecerse si corresponde realizar filtrado, purificación, termovacío u otra intervención de acuerdo con los resultados obtenidos.
El objetivo no consiste en aplicar el mismo procedimiento a todos los transformadores, sino en determinar qué necesita cada activo.
Recuperar condiciones antes de que aparezca una falla
El Servicio de termovacío para transformadores constituye una alternativa técnica para acondicionar aceite dieléctrico cuando existen condiciones relacionadas principalmente con humedad, gases y contaminantes que pueden ser reducidos mediante este proceso.
La combinación de filtración, temperatura controlada y vacío permite intervenir el fluido y mejorar determinadas características sin asumir automáticamente que debe ser reemplazado.
Sin embargo, la clave está en realizar primero un diagnóstico adecuado.
Para industrias, operaciones mineras y empresas que dependen de transformadores de potencia, Geselec ofrece servicios especializados orientados al mantenimiento y tratamiento del aceite dieléctrico.
Evaluar periódicamente la condición del aceite y actuar cuando los resultados lo justifican permite transformar el mantenimiento de una respuesta frente a fallas en una estrategia basada en prevención, diagnóstico y confiabilidad.
Cuando un transformador representa un activo crítico para la operación, conocer y controlar el estado de su sistema aislante es una parte fundamental para proteger su desempeño y continuidad.
Geselec S.A.C. desarrolla soluciones especializadas para la evaluación y optimización de sistemas eléctricos industriales, contribuyendo a que las empresas operen con mayores niveles de seguridad, continuidad y confiabilidad energética.
👉 hoy es parte estratégica de la operación empresarial.
📍 Visítanos: www.geselec-sac.com
📞 Contáctanos: 960 824 630 / 936 736 067
📩 Escríbenos: ventas@geselec-sac.com.pe
