En entornos industriales, donde los sistemas eléctricos operan en media o alta tensión, los riesgos eléctricos son constantes. Un contacto indirecto, una sobretensión o una falla de aislamiento puede tener consecuencias catastróficas para las personas, los equipos y la continuidad operativa. Por ello, contar con sistemas de puesta a tierra para industrias no es opcional, es un requisito normativo y una prioridad de seguridad.
En Geselec S.A.C., diseñamos, instalamos y certificamos sistemas de puesta a tierra industriales conforme a los más altos estándares eléctricos del Perú y del ámbito internacional. Nuestros servicios cubren desde la ingeniería de detalle hasta las pruebas de resistividad del terreno, medición de resistencia y elaboración de informes técnicos para entes reguladores o auditorías internas.
¿Qué es un sistema de puesta a tierra industrial?
Un sistema de puesta a tierra es un conjunto de conductores, electrodos, conexiones y dispositivos que tienen como objetivo derivar a tierra (es decir, al potencial del suelo) cualquier corriente de falla, descarga atmosférica o acumulación de carga que pueda representar un peligro o afectar el funcionamiento de un sistema eléctrico.
En ambientes industriales, los sistemas de puesta a tierra para industrias son más complejos que en instalaciones residenciales o comerciales. Involucran grandes áreas, transformadores, equipos de potencia, líneas de control, redes de datos, variadores, PLCs y sistemas SCADA, todos los cuales requieren una referencia a tierra segura y estable.
Funciones principales de un sistema de puesta a tierra
- Protección a las personas: Evita descargas eléctricas al tocar partes metálicas accidentalmente energizadas.
- Protección a los equipos eléctricos: Disipa sobretensiones transitorias que pueden dañar electrónica sensible.
- Estabilidad del sistema eléctrico: Proporciona un punto de referencia estable para las señales eléctricas.
- Funcionamiento adecuado de protecciones: Permite que interruptores diferenciales o relés actúen correctamente ante fallas.
- Control de interferencias electromagnéticas: Reduce el ruido eléctrico en sistemas de control y comunicación.
- Protección contra rayos: Facilita la disipación de descargas atmosféricas sin daños estructurales.
Componentes de un sistema de puesta a tierra industrial
Un sistema típico puede incluir:
- Electrodos de puesta a tierra: Varillas de cobre, placas, anillos o mallas enterradas.
- Conductores de bajada: Cables desnudos de cobre (normalmente calibre #2 o mayores).
- Conexiones eléctricas: Soldadura exotérmica, conectores mecánicos, abrazaderas.
- Puntos de equipotencialidad: Unen elementos metálicos (estructuras, tuberías, gabinetes) al sistema de tierra.
- Pozo de inspección: Permite medir la resistencia del sistema periódicamente.
- Barra equipotencial principal (BEP): Punto central donde se unen todas las tierras del sistema.
- Sistema de pararrayos (si aplica): interconectado a la red de tierra general.
Tipos de sistemas de puesta a tierra en industria
🔹 Sistema TN
Un punto de la fuente está conectado a tierra y las partes metálicas de los equipos están conectadas a ese mismo punto mediante un conductor de protección.
🔹 Sistema TT
La fuente está conectada a tierra y las masas de los equipos también, pero de forma independiente. Muy común en zonas rurales o sistemas descentralizados.
🔹 Sistema IT
El sistema no está conectado directamente a tierra, solo a través de una impedancia. Se utiliza cuando se requiere alta continuidad de servicio (hospitales, minería subterránea).
En Geselec seleccionamos la topología adecuada según el tipo de industria, la carga eléctrica, los riesgos del entorno y las normativas locales.
¿Cómo diseñamos los sistemas de puesta a tierra para industrias?
1. Estudio de resistividad del terreno
Se realiza con medidores especializados (método de Wenner o Schlumberger) para conocer las condiciones del suelo y definir el tipo y cantidad de electrodos necesarios.
2. Cálculo de la malla de puesta a tierra
Determinamos la cantidad, disposición y profundidad de electrodos, la longitud de los conductores de interconexión y la resistencia total esperada.
3. Selección de materiales
Usamos cobre electrolítico, conductores desnudos o con recubrimiento especial, electrodos revestidos y conexiones normalizadas.
4. Instalación en obra
Incluye excavación, instalación de electrodos, interconexiones con soldadura exotérmica o abrazaderas, instalación de pozo de inspección y etiquetado.
5. Medición y certificación

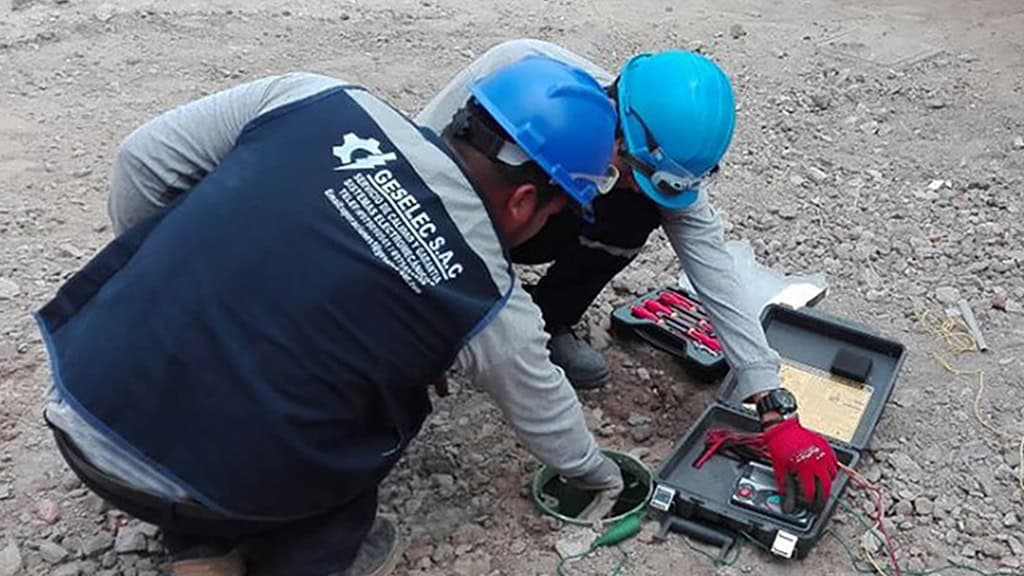

Se mide la resistencia con telurímetros calibrados y se entrega un informe técnico con croquis, fotografías, valores obtenidos y recomendaciones.
¿Qué resistencia debe tener un sistema de puesta a tierra?
La resistencia máxima varía según el tipo de instalación y normativa aplicada. Algunos valores de referencia:
- < 5 ohmios: Para la mayoría de instalaciones industriales.
- < 1 ohmio: Para centros de cómputo, laboratorios o equipos sensibles.
- < 10 ohmios: Para sistemas de protección contra rayos.
En Perú, se siguen los lineamientos del Código Nacional de Electricidad, el Reglamento de Distribución Eléctrica, y la norma IEEE 80 para instalaciones industriales.
Mantenimiento del sistema de puesta a tierra
Todo sistema debe ser verificado al menos una vez al año o tras eventos como:
- Rayos o tormentas eléctricas.
- Ampliaciones eléctricas en la planta.
- Cambios de transformador o subestación.
- Construcción de nuevas edificaciones cercanas.
El mantenimiento incluye limpieza de pozos, verificación de conexiones, medición de resistencia, inspección de corrosión y actualización del informe técnico.
Consecuencias de no contar con un sistema de tierra adecuado
- Riesgo de descarga eléctrica fatal al personal.
- Daños en equipos electrónicos sensibles.
- Disparo innecesario de protecciones eléctricas.
- Fallas intermitentes difíciles de diagnosticar.
- Aumento del ruido eléctrico en sensores y PLCs.
- Incumplimiento normativo y posibles sanciones.
- Invalidez del seguro ante accidentes eléctricos.
Una inversión en un buen sistema de tierra es una garantía de seguridad y funcionamiento continuo.
Integración con otros sistemas eléctricos
Los sistemas de puesta a tierra para industrias deben integrarse con:
- Subestaciones eléctricas y transformadores
- Tableros eléctricos de distribución y control
- Sistemas de automatización, PLCs y SCADA
- Variadores de frecuencia e inversores
- Equipos de protección y relés inteligentes
- Pararrayos y protecciones contra sobretensiones (SPD)
En Geselec diseñamos estas integraciones desde el inicio del proyecto para garantizar un sistema robusto y funcional.
Proyectos típicos atendidos por Geselec
Hemos ejecutado sistemas de puesta a tierra en:
- Plantas de alimentos y agroindustria
- Minas subterráneas y de tajo abierto
- Sistemas de bombeo y tratamiento de agua
- Centros logísticos y almacenes industriales
- Hospitales y clínicas privadas
- Parques industriales y centros de producción textil
- Data centers y empresas de telecomunicaciones
Cada instalación tiene requerimientos únicos y es tratada con ingeniería específica.
Diferenciales de Geselec
- Personal capacitado en media y alta tensión.
- Equipos calibrados de medición de resistividad y resistencia.
- Protocolos de seguridad y trabajos en ambientes industriales.
- Informes técnicos completos, fotografías y planos de malla.
- Asesoría en auditorías OSINERGMIN o certificaciones ISO.
- Capacidad para atender en Lima y provincias.
- Servicio complementario con instalación eléctrica industrial, tableros, subestaciones y automatización.
¿Necesitas instalar o certificar el sistema de tierra de tu planta industrial?
En Geselec S.A.C., somos especialistas en el diseño, instalación, mantenimiento y certificación de sistemas de puesta a tierra para industrias. Evita riesgos eléctricos, sanciones o pérdidas por fallas en la protección de tu infraestructura.
